第３部　チーミング実装

PC側でのリンクアグリゲーション（スイッチドロードバランス）設定
（Windows PC）

今回、実装例として取り上げるのは、ユーザー数が多いと考えられる有名メーカーのIntel製とHP（Compaq）製のネットワークアダプタである。Intel製ネットワークアダプタとHP（Compaq）製ネットワークアダプタはドライバーソフトにチーミング設定をするアプリケーションが同梱されており、それぞれのドライバーをインストールするとチーミング設定も出来るようになっている。

事前にメーカーwebサイトより、使用するネットワークアダプタの最新ドライバーとチーミング設定ソフトウェアをダウンロードし、PCにネットワークアダプタと共にインストールは済ませてあるものとする。Windows Server Worldの読者の方々ならば、ネットワークアダプタのインストールは簡単なことだろう。

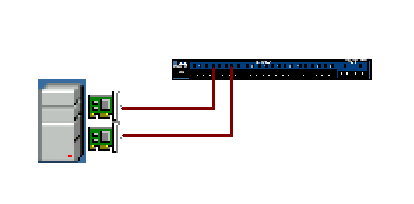

図（teaming_01.bmp）が構成図である。本記事を参考にして実験する場合に、使用するスイッチングハブがリンクアグリゲーション（スイッチドロードバランス）に対応していなくても、アダプター・フォルトトレーランスとアダプティブ・ロードバランスは実装できる。


HP（Compaq）製 NC3131ネットワークアダプタを例にした実装例

Intel製 PRO100シリーズ・ネットワークアダプタを例にした実装例

コラム


コラム　ネットワーク共有配布フォルダの利用

スイッチングハブ側でのリンクアグリゲーション（スイッチドロードバランス）設定

Catalyst 2924C-XLを例にした実装例

コラム


Windows 2000 Advanced Serverの負荷分散機能

Windows 2000 Advanced Serverの負荷分散機能は「複数のマシンをあたかも１台のマシンの如く見せる」機能である。実はこれが利用できたら、異なるメーカー製のネットワークアダプタ同士でもチーミング出来るのではないか、と考え実験してみた。結果は「出来ない」のである。

Windows 2000 Advanced Serverの負荷分散機能は「ネットワークアダプタ毎」に設定が出来ない。複数のネットワークアダプタが実装されているマシンに負荷分散サービスをインストールすると、任意のネットワークアダプタ１枚のみに負荷分散設定が可能となる。実装している複数枚のネットワークアダプタ毎に設定が出来ればチーミングできたのに。残念である。
