PC Network Basic Training

課題1 解答例


これはあくまで解答例であって唯一の正解ということではない。また以下の例では、@Faxや  Aインターネットメール の流れを図示していないが、私の講義を受講した方ならばわかるはずである。 また、スキャナーとプリンタも記載しなかった。これは各自で「Windows 2000 Serverマシンに接続して ある。」と解釈し、あなたの好きな製品を接続してかまわない。 接続方法も、@セントロニクス(パラレル) AUSB BIEEE1394 CSCSI等、適当に選択して欲しい。
(これからはUSBもしくはIEEE1394が主流となるだろう。)

必須要件を考える。

  • すべてのコンピュータからインターネットにアクセス可能な常時接続環境を用意する。

  • 現在の電話の同時通話数は確保する。

  • 各クライアントコンピューターでFAX文書を送受信する。

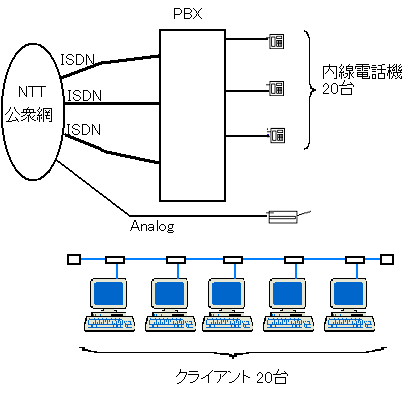

現状の考察
  • デジタル局線ということはISDNである。ISDN1回線はアナログ換算で2回線なので、 現在の同時通話数を数えると6通話になる。

  • MS FaxがインストールしてあるWindows9xシリーズは、一台のWindows9xマシンに接続してあるFaxモデムを ネットワークで共有でき、どのマシンからでもFax送信可能であるが、Windows NT系列ではFaxモデムの 共有は出来ない。Windows 2000のFaxはスタンドアロンでのみ送受信が可能である。
    (Windows NT系列ではFaxデータは「受信トレイ」に届く。)

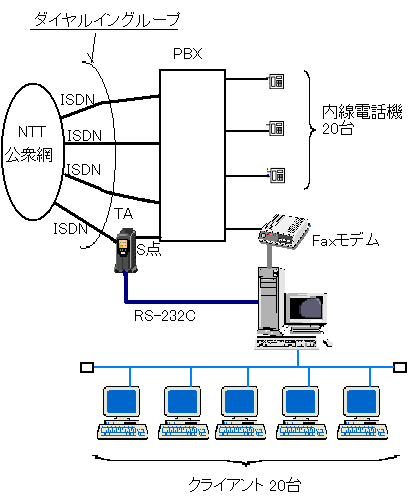

LANをISDNでインターネットに接続する例
  • Fax専用機を廃止しこれに利用していた回線をISDNに同番移行し、 TAのRS-232CポートをWindows 2000 ServerマシンのCOMポートに接続する。

  • Windows 2000 ServerではICS(インターネット接続共有)またはNAT(アドレス変換)サービスを実行し、 サーバーをルーターとしてインターネットへの接続を実現する。

  • Windows 2000 Serverではサードパーティ製Faxアプリケーションをサーバーとして構成し、 各Windowsクライアントではサードパーティ製Faxアプリケーションをクライアントとして構成する。 Fax送信は各クライアントでプリンタ印刷のごとく送信すると、Windows 2000 Serverに接続してあるFax モデムから送信される。Fax受信データはWindows 2000 Serverで「FaxUser」というユーザーの 「受信トレイ」に届く。届いたFaxデータを社内で どのように配信するかは、
    @ Exchangeサーバーの機能で各クライアントから「FaxUser」ーの「受信トレイ」に取りに行く、
    A Exchangeサーバーの「パブリックフォルダ」内のサブフォルダにFax受信データを移動し、 各クライアントから「パブリックフォルダ」内のサブフォルダにFax受信データを取りに行く、
    B Faxデータを電子メールで配布する係りを用意する、
    等、運用で対応できる。

  • Intenet Mailは既存のExchange ServerとOutlookクライアントの組み合わせを流用する。

  • TAのS点をPBX外線として収用すると、同時通話数が増える。
    (LANの常時接続で1回線使用するので同時通話数は7。)

  • ダイヤルインサービスを利用し、FaxモデムにはFax番号として世間に周知している番号への着信のみを 鳴分け着信させる。
    (同様に内線電話機にも音声通話のみを着信させる。)

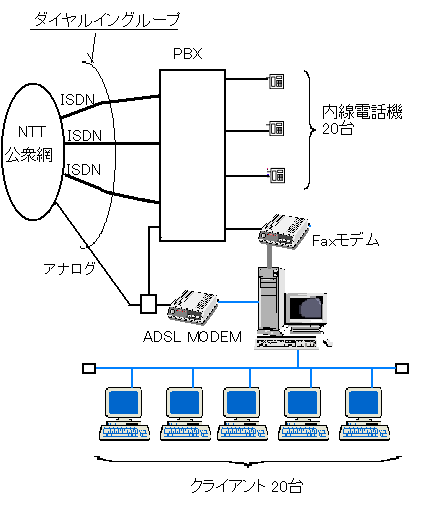

LANをADSLでインターネットに接続する例
  • Fax専用機を廃止しこれに利用していた回線にADSLサービスを追加する。

  • ADSLモデムのEthernetポートをWindows 2000 ServerマシンのNICに接続する。

  • Windows 2000 ServerではICS(インターネット接続共有)またはNAT(アドレス変換)サービスを実行し、 サーバーをルーターとしてインターネットへの接続を実現する。

  • Windows 2000 Serverではサードパーティ製Faxアプリケーションをサーバーとして構成し、 各Windowsクライアントではサードパーティ製Faxアプリケーションをクライアントとして構成する。 Fax送信は各クライアントでプリンタ印刷のごとく送信すると、Windows 2000 Serverに接続してあるFax モデムから送信される。Fax受信データはWindows 2000 Serverで「FaxUser」というユーザーの 「受信トレイ」に届く。届いたFaxデータを社内で どのように配信するかは、
    @ Exchangeサーバーの機能で各クライアントから「FaxUser」ーの「受信トレイ」に取りに行く、
    A Exchangeサーバーの「パブリックフォルダ」内のサブフォルダにFax受信データを移動し、 各クライアントから「パブリックフォルダ」内のサブフォルダにFax受信データを取りに行く、
    B Faxデータを電子メールで配布する係りを用意する、
    等、運用で対応できる。

  • Intenet Mailは既存のExchange ServerとOutlookクライアントの組み合わせを流用する。

  • スプリッタの電話機側をPBX外線として収用すると、同時通話数が増える。
    (同時通話数は7。)

  • ダイヤルインサービスを利用し、FaxモデムにはFax番号として世間に周知している番号への着信のみを 鳴分け着信させる。
    (同様に内線電話機にも音声通話のみを着信させる。)
